装载机械实训台

装载机械实训台
[名称]:装载机械实训台
[规格型号]:DBJX-201
[产品价格]:
[参数下载]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情

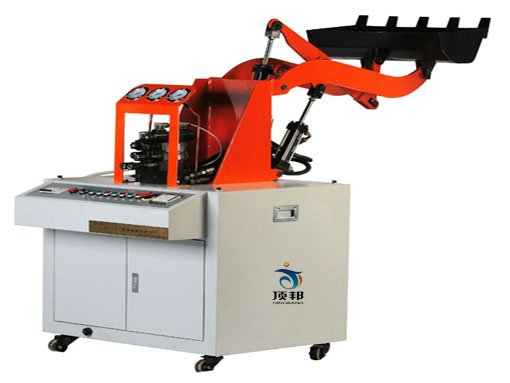

DBJX-201 装载机械实训台


装载机械实训台

液压装载机是机械工程中主要的机械,它广泛应用于工程建筑、施工筑路、水力工程、国防工事等土石方施工以及矿山装载作业。装载机作为行走机械被广泛应用于土方转运、石料、松散货物和成堆货物的装载、提升和运输工作中,装载机也具有轻度铲掘能力。近年来高新微电子技术在液压技术上的应用,使工程机械、建筑机械综合技术水平越来越高,提高了这些机械的使用可靠性、操作安全性、舒适性和使用寿命,其适应性更强。
一、实验项目
1、液压传动各元部件结构及工作原理观摩、拆装实验。
2、液压装载机械演示控制实验。
3、PLC软件仿真演示及控制实验。
4、可编程序控制器(PLC)电气控制实验:机-电-液一体控制实验。
二、实验内容
1、液压装载机械演示控制实验
1)装料作业,铲斗装物后摇臂缸伸出,使铲斗反转,动臂提升;
2)卸料作业,铲斗卸物(摇臂缩回,使铲斗转向),动臂下降。
2、可编程序控制器(PLC)电气控制实验:机-电-液一体控制实验。
1) PLC指令编程、梯形图编程学习;
2) PLC编程软件的学习与使用;
3) PLC与计算机的通讯、在线调试;
4) PLC在液压传动控制中的应用以及控制方案的优化。
三、性能与特点
1、实验台采用冷轧钢板(并经过喷塑、防腐处理)制作,台式结构,控制操作于一体。
2、电气操作控制为下置式,液压站放置于液压台主柜内。整体结构紧凑,协调,布局美观大方,实用性强,可供4-6人实验。
3、装载机械按实物比例缩小的全金属结构,实验时启动液压系统根据实验要求模以操作机械进行工作。
4、装载机械是按实物的结构与缩小比例制作而成,能够真实地体现其机械的实际工况,使学生能够在实验中深刻了解其机构的各部件的结构与工作原理。
5、实验控制采用手动控制和自动控制两种方式。
6、实验部件采用耐压胶管,压力可达到25Mpa。
7、带三相漏电保护、输出电压380V/220V,对地漏电电流超过30mA即切断电源;电气控制采用直流24V电源,并带有过压保护,防止误操作损坏设备。
四、主要技术参数
电机型号:M3P4H523 功率:2.2KW 转速:1420r/min
油泵型号:VAI-15F-A3 额定压力:7Mpa 额定流量:8ml/rev
外形尺寸:1550×650×1800mm
